ライントランスそのものです。 通常はバランス・アンバランス変換に用いるトランスですが、 今回はインピーダンス変換とノイズフィルタとして用いました。
電源のいらない「アンプのようなもの」として、 音源機器とヘッドホンの間に挿入して使用します。
Part | Name | Amount | Desc |
---|---|---|---|
T1, T2 | SANSUI ST-57A | 2 | マルツ |
CN1, CN2 | 標準的なフォーンジャック | 2 | マルツまたは千石 |
- | アルミケース | 1 | マルツまたは千石 |
心臓部となるトランスには、 サンスイのトランジスタ・トランス・シリーズから ST-57A を選定しました。 定格で入力側が300Ω、出力側が35Ωになります。 ステレオですので2つ使用します。
フォーンジャックには絶縁型を選定しました。
追試される場合は、 入出力側ともにジャックのGND端子とHOT端子をそれぞれ白と緑 (または逆にして緑と白) としてください。 画像の電線色をまねて結線すると位相がインバーテッドになります。

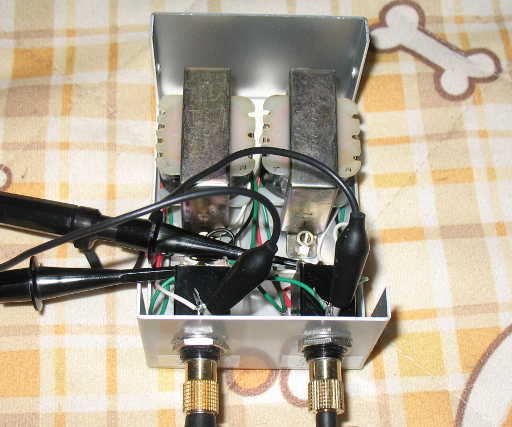

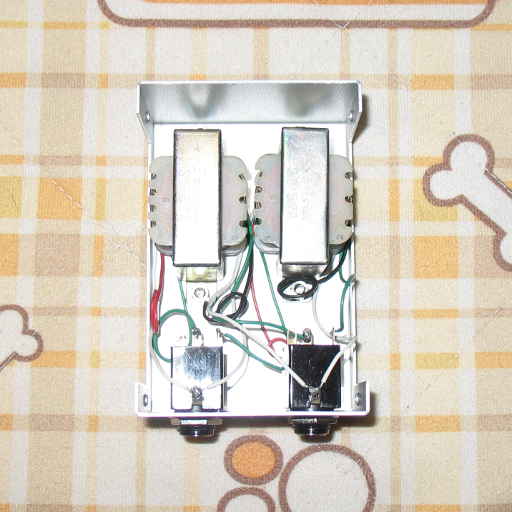

画像のケーシングでは、 磁気的なクロストークをまったく考慮していません。 ポータブルを狙って小さなケースに詰め込んでしまいましたが、 なにぶんトランスが重たくてポータブルには向かないという結果になりました。
